详细信息

重力浇铸机有水平分型，垂直分型及可倾转90。。三种机型适合铝合金重力浇铸。采用全液压传动，液压泵，电液压比例阀及其它液压元件采用进口元件。

可设置多段、速段以满足浇铸工艺要求。

采用人机界面，状态实时显示，菜单输入，工艺参数调整范围广。

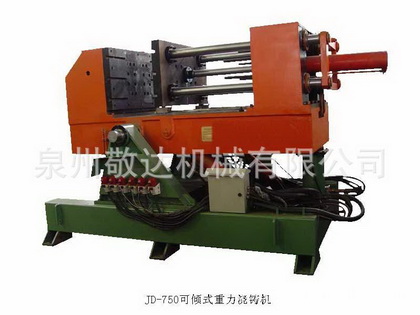

可倾转时重力浇铸机是现在铸造设备流行趋势的一种浇铸设备，操作简单方便，设备功能齐全。倾转角度可按用户需要来设置，只需一人便可独立实现全浇铸过程。适用于水暖五金，铜铝锌配件，卫浴洁具配件等铸造设备，是浇铸设备中理想的一款选择。可倾转时重力浇铸机是现在铸造设备流行趋势的一种浇铸设备，操作简单方便，设备功能齐全。倾转角度可按用户需要来设置，只需一人便可独立实现全浇铸过程。适用于水暖五金，铜铝锌配件，卫浴洁具配件等铸造设备，是浇铸设备中理想的一款选择。

重力浇铸机有水平分型，垂直分型及可倾转90。。三种机型适合铝合金重力浇铸。采用全液压传动，液压泵，电液压比例阀及其它液压元件采用进口元件。

产品介绍

JD600-Y型倾转式铸造机采用可编程程序控制器PLC,行程开关控制，液压传动。具有自动化程度高，开模力大，工作平稳可靠，工艺参数调整范围大，操作简单方便，装卸模具方便等特点。

机械部分：JD-600Y型倾斜式铸造机械部分是由定模支撑板，顶芯板，动模板，动模支撑板，导柱、导套、回转支架，缓冲器，限位器和底座等部件组成。

动模板、定模板、导柱、导套以及连接板组成门字型结构，由回转轴经滚动轴承与装在底座的支架连接，回转油缸推拉床身作水平至垂直回转运动。顶芯部分，由顶芯板、按装板按装在定模按装板上。由于门字型结构具备足够的刚性，保证在使用较大型模具时能平稳运行。

动模部分由动模板，导柱，导套，支架，液压缸组成。模板经导柱和导轨导向，由油缸带动做开合运动。

顶芯部分由顶芯板，油缸按装板，导柱，液压缸组成。顶芯板经短导柱导向在顶芯缸的推动下，模具的顶芯板从静模中顶出工件。

液压部分

JD-600Y型倾斜式铸造机的全部机械运动均由液压系统实现，整个液压系统由变量叶片泵，电磁换向阀，管路和执行液压缸组成，在电气系统的控制下各运动部件可在预定的工作速度和出力下工作。液压缸分别是执行床身倾转运动的HSG K90/45型油缸，执行动模板开模运动FA65/125×152×600,油缸顶芯运动的FA50/100×120×50油缸。

电控部分

JD-600Y型倾斜式浇注机电气控制由功率控制部分和程序控制部分组成。功率部分控制液压站的开停。程序控制部主要由PLC,模拟量模块，旋转编码器等组成。

产品属性

主要技术参数：

1、模具最大尺寸    800×550×40

2、最大合模力      65KN

3、最大开模力      50KN

4、最小闭合高度    300

5、动模板最大行程  600

6、顶芯油缸出力    30KN

7、工作台倾转角度  0～90度范围内任意设置

8、工作台倾转速度  8度/S≤V≤4度/S

9、液压站额定功率  3.7KW

10、液压系统压力等级  6.3Mpa

11、液压系统工作压力  5.5Mpa

12、控制方式         手动、自动
